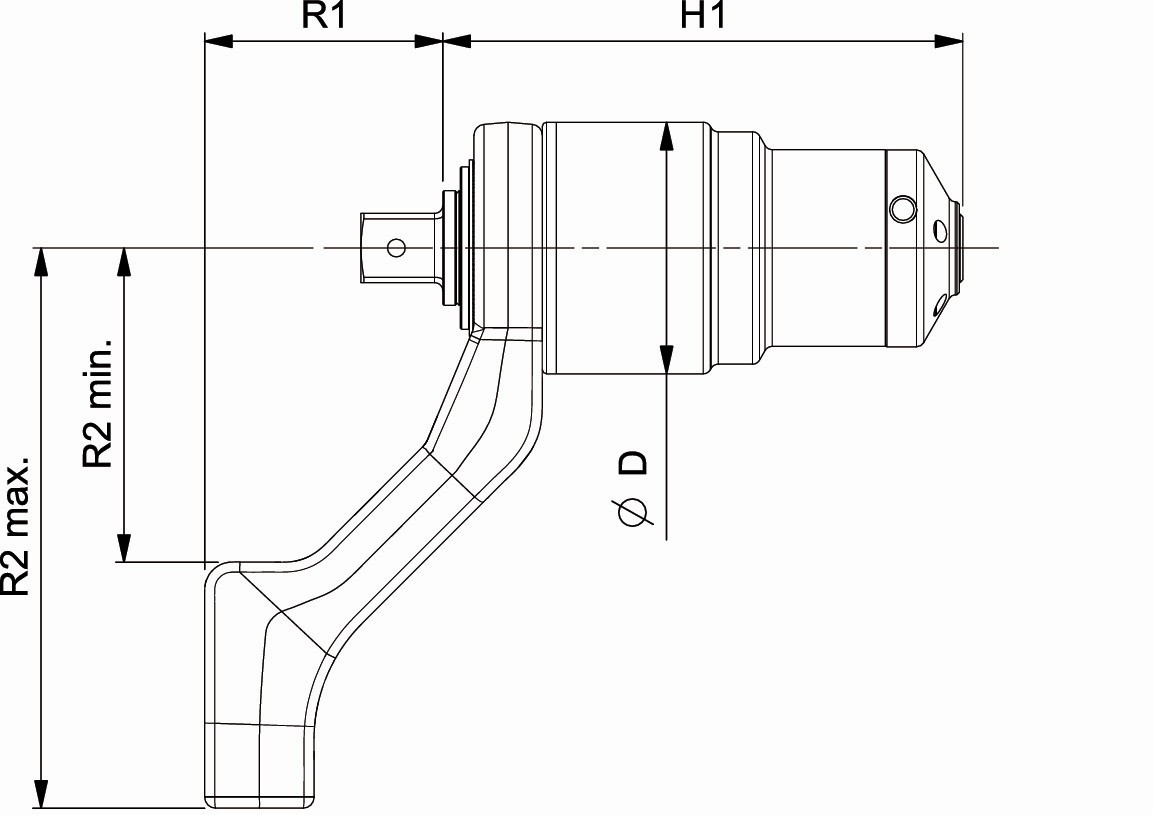

Referencia: 89222CR-1000 Variante: 89222CR-1000, Cuadradillo hembra ENTRADA: 1/2 in, Cuadradillo macho SALIDA: 3/4 in, Ratio de multiplicación: 22.2:1, Anchura de la cabeza: 52 mm, Cabeza de trabajo: 130 mm, Distancia del tornillo (mm) (1): 131 mm, Cabeza de trabajo del pie de la varilla: 58 mm, Peso de la varilla de reacción: 0.9 kg, PAR MÁXIMO DE SALIDA: 1000 N·m, PAR MÁXIMO DE ENTRADA: 45 N·m, Distancia del tornillo (mm) (2): 71 mm
Referencia: 9527CR-2000 Variante: 9527CR-2000, Cuadradillo hembra ENTRADA: 1/2 in, Cuadradillo macho SALIDA: 1 in, Ratio de multiplicación: 27:1, Anchura de la cabeza: 72 mm, Cabeza de trabajo: 154 mm, Distancia del tornillo (mm) (1): 166 mm, Cabeza de trabajo del pie de la varilla: 72 mm, Peso de la varilla de reacción: 1.4 kg, PAR MÁXIMO DE SALIDA: 2000 N·m, PAR MÁXIMO DE ENTRADA: 74 N·m, Distancia del tornillo (mm) (2): 91 mm
Referencia: 9525CR-4000 Variante: 9525CR-4000, Cuadradillo hembra ENTRADA: 1/2 in, Cuadradillo macho SALIDA: 1 in, Ratio de multiplicación: 25:1, Anchura de la cabeza: 92 mm, Cabeza de trabajo: 190 mm, Distancia del tornillo (mm) (1): 205 mm, Cabeza de trabajo del pie de la varilla: 87 mm, Peso de la varilla de reacción: 2.5 kg, PAR MÁXIMO DE SALIDA: 4000 N·m, PAR MÁXIMO DE ENTRADA: 160 N·m, Distancia del tornillo (mm) (2): 115 mm
Referencia: 96255CR-7000 Variante: 96255CR-7000, Cuadradillo hembra ENTRADA: 1/2 in, Cuadradillo macho SALIDA: 1.1/2 in, Ratio de multiplicación: 25.5:1, Anchura de la cabeza: 119 mm, Cabeza de trabajo: 212 mm, Distancia del tornillo (mm) (1): 199 mm, Cabeza de trabajo del pie de la varilla: 117 mm, Peso de la varilla de reacción: 4.0 kg, PAR MÁXIMO DE SALIDA: 7000 N·m, PAR MÁXIMO DE ENTRADA: 274 N·m, Distancia del tornillo (mm) (2): 151 mm

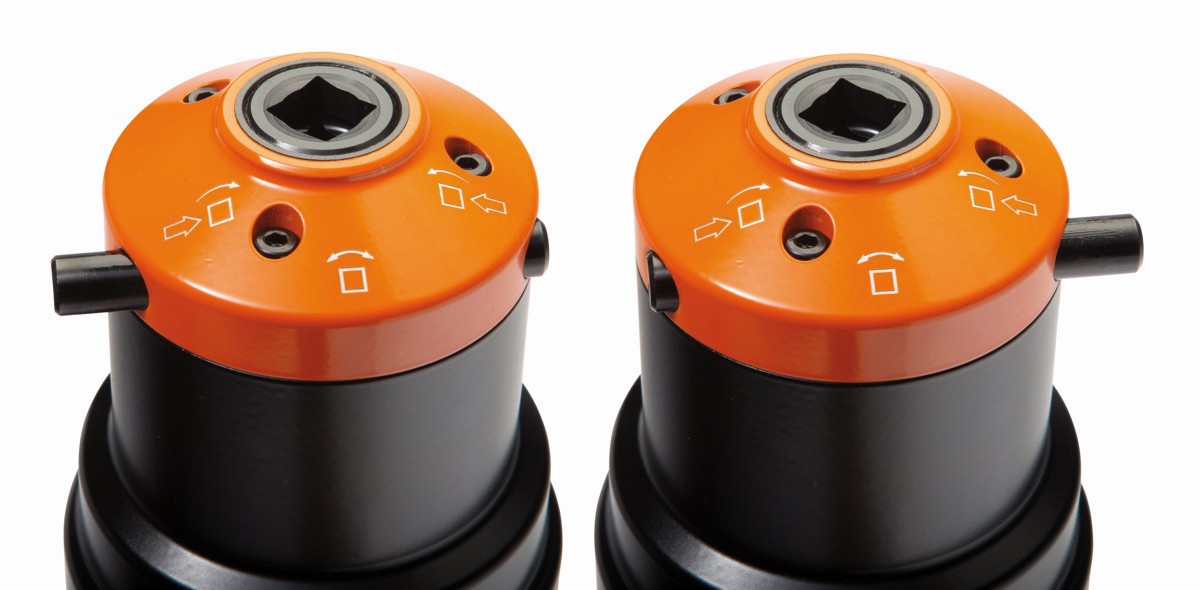

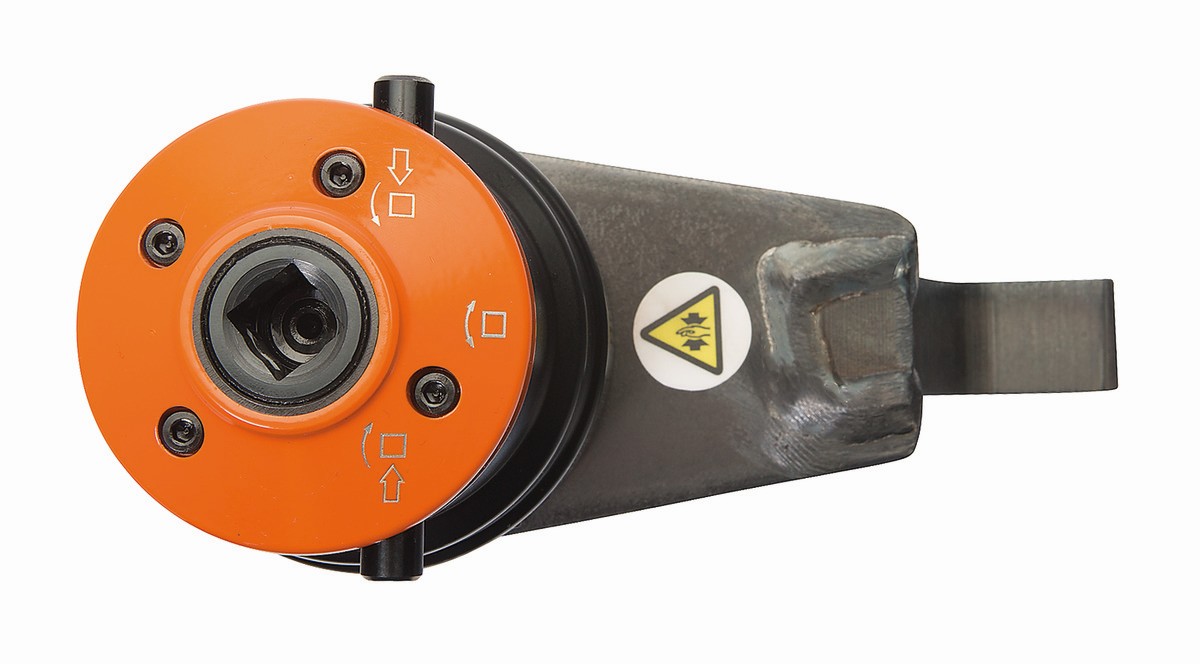

Sistema de bloqueo de carraca disponible en todos los multiplicadores
La gama abarca hasta un par máximo de 7000 Nm
Utilizar siempre con llave dinamométrica (en sentido horario y antihorario) para no exceder el torsión máximo del multiplicador
Precisión ±4 %
El sistema de bloqueo de carraca contiene las fuerzas generadas durante el apriete, lo cual hace posible lo que, de otro modo, sería difícil, peligroso o, incluso, imposible.
Gracias a sus dimensiones compactas, permite un acceso óptimo a las aplicaciones y un manejo sencillo y seguro
Ligero

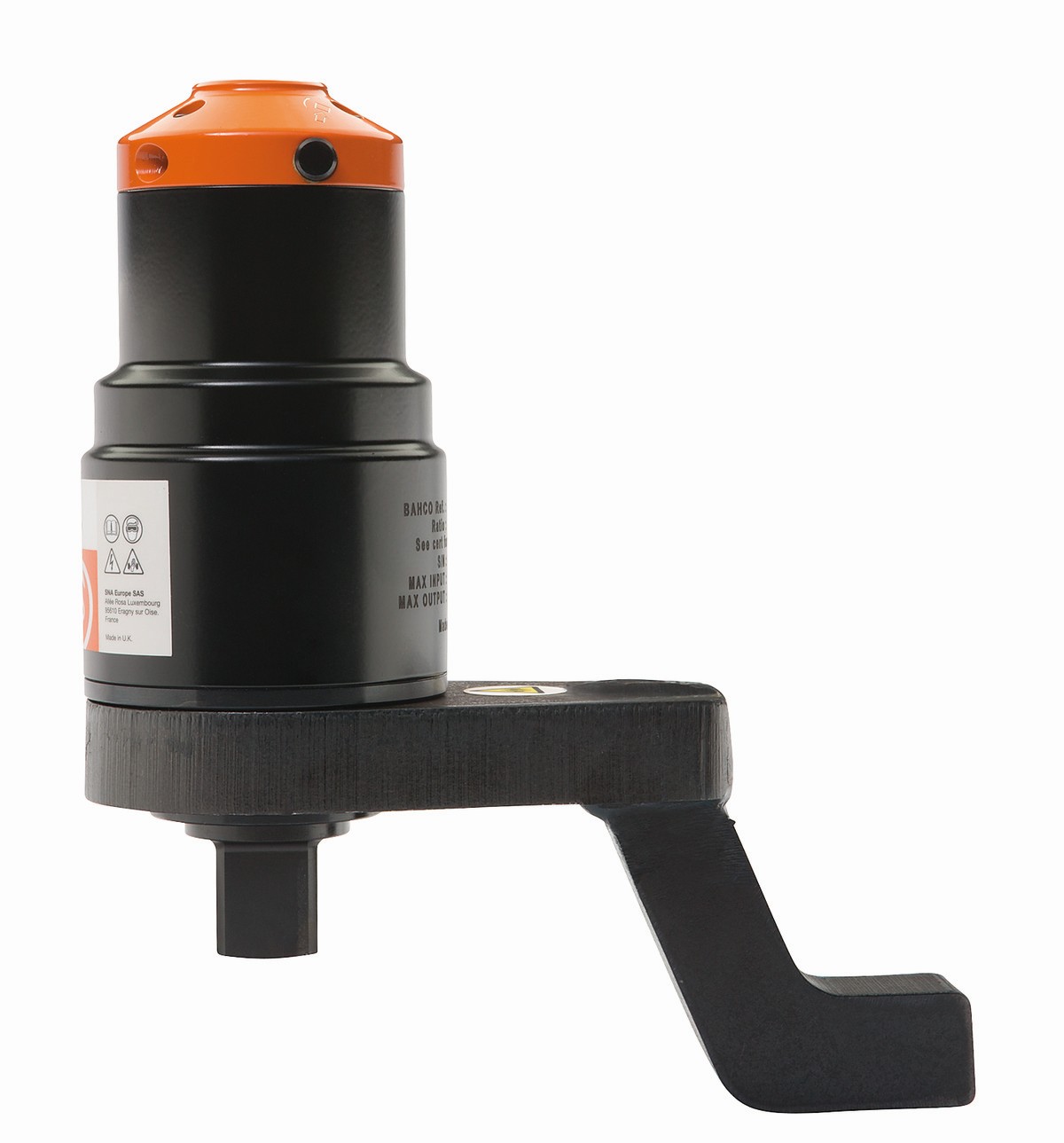

Suministrado con brazo de reacción acodado

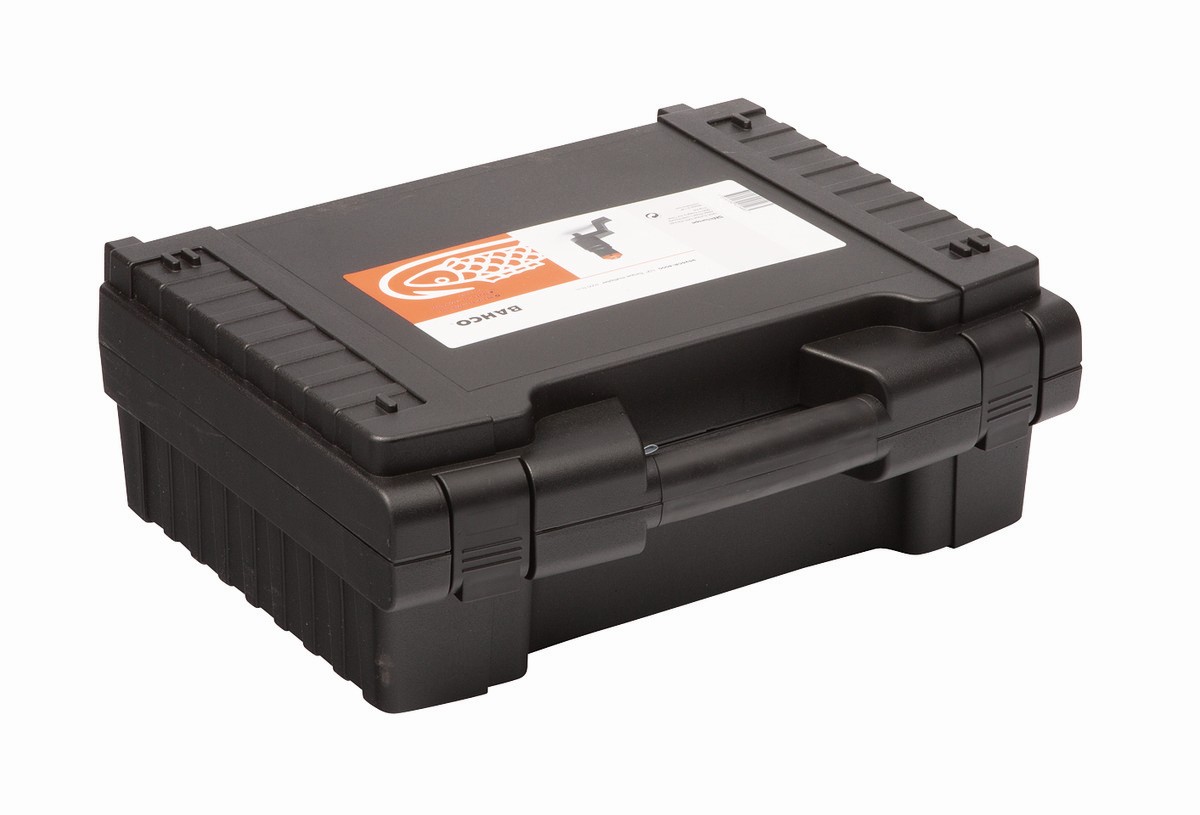

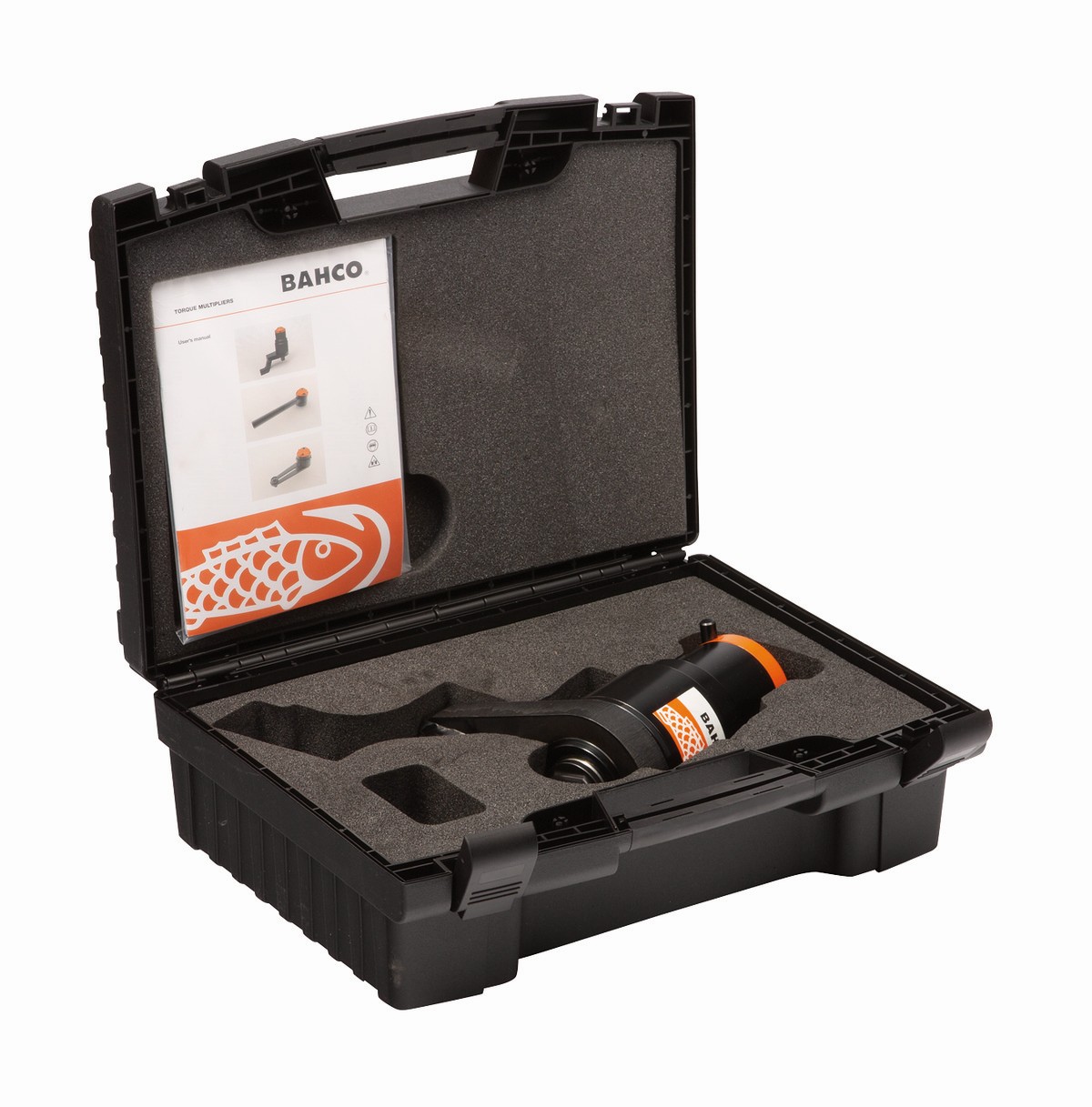

Suministrado en estuche de plástico portátil con foam
Cada multiplicador viene con su propio certificado de calibración permitiendo el cálculo preciso del par de torsión en aplicaciones críticas
